铝蜂窝穿孔吸音板的吸声性能怎么样？

铝蜂窝穿孔吸音板因具有吸声效果好、刚度大、强度高、抗碰撞冲击、重量轻、板幅大、不吸水、耐潮湿、不会燃烧以及装饰效果好等特点，适用范围广泛，特别是人群聚集、消防要求高以及大型公共建筑如机场、车站、会展大厅、大型商场、大型体育场馆等建筑顶棚。同时还可以作为墙面的吸声装饰，其耐触摸性能是其他多孔性吸声材料难以相比的。

一般来说，影响材料的吸声性能的主要因素，除材质本身的性能外，还与材料后背的空腔深度以及材料的安装方式有关。

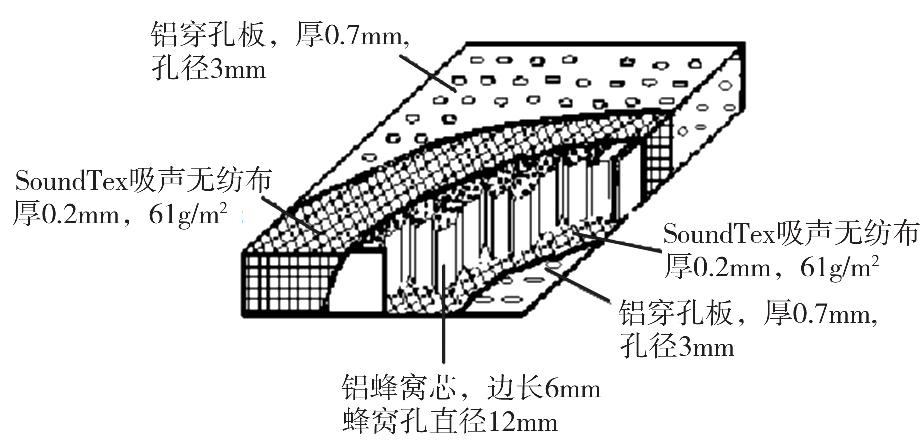

测试试件的构造采用标准型板块密拼放置，试件单块铝蜂窝穿孔吸音板尺寸600mm×600mm×12mm，根据测量规范要求，选用了30块，测试面积10.8m2。

材料的吸声性能的优劣一般是以实测吸声系数的大小来衡量。由于无规入射声场与厅堂音质以及吸声降噪中的实际声场比较接近，因此，采用混响室法测量其吸声系数也更加实用。

铝蜂窝穿孔吸音板试件按标准型放置，分贴实(无空腔) 和空腔50mm、100 mm、200 mm、400mm，混响室实测的吸声系数及其降噪系数和平均吸声系数，见下表。

空腔对铝蜂窝穿孔吸音板吸声效果的影响

试件标准型放置时，贴实(无空腔) 以及空腔50mm、100mm、200mm、400mm一共5种不同空腔的吸声系数见上表。吸声频率特性如下图所示。

图示结果表明：

1) 贴实无空腔时，100～2000Hz 频率范围，吸声系数随频率的升高而增加，2000Hz以上高频段的吸声系数大多高于0.80，由于中低频的吸声系数较小，其降噪系数NRC和平均吸声系数均比较低，分别为0.38 和0.37。其吸声频率特性与相同厚度的多孔性吸声材料类似。

2) 空腔50mm 时，1000Hz以下低频段的吸声系数比贴实时大幅度的增加，2000Hz以上的高频段的吸声系数也在0.80以上，降噪系数NRC和平均吸声系数显著提高，分别为0.80和0.72。

3) 空腔100mm时，100～5000Hz的测试频率范围内，吸声系数在0.40～0.96，500Hz以下低频段的吸声系数比空腔50mm 提高约0.20～0.36，500Hz以上的高频段的吸声系数比较接近，降噪系数NRC和平均吸声系数分别为0.84 和0.78。

4) 空腔200mm时，与空腔100mm相比，100～160Hz低频的吸声系数有较大的提高，200Hz以上吸声系数较高，大多在0.80以上，因此降噪系数NRC两者相近，但平均吸声系数空腔200mm时要高一些，为0.83。

5) 空腔400mm时，与空腔200mm相比，100～160Hz 低频的吸声系数反而有所下降，200Hz以上吸声系数相差不太大，但平均略小于空腔200mm的值，降噪系数NRC和平均吸声系数分别为0.79和0.70。

综上分析，空腔对铝蜂窝穿孔吸音板的吸声性能有很大的影响，贴实安装时的吸声作用较小。四种空腔中，空腔100mm和200mm的吸声效果较好，空腔400mm的吸声性能不仅低于前者，而且还不及空腔50mm 的吸声效果。
