金陵美术馆

网址:http://www.fswalling.cn浏览数:1404

金陵美术馆位于南京市秦淮区剪子巷传统历史街区内,在中华门东侧、老城墙与秦淮河之间,南临三条营历史街区,属于双塘园历史风貌保护区。

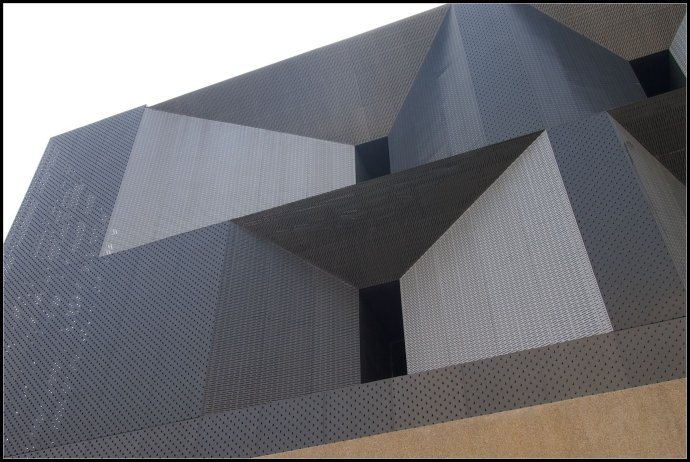

从立面效果上看,金陵美术馆外立面由穿孔铝板拼成斗造型,配以深色和浅色两种颜色铝板,站在建筑外侧,整个立面就像一条条街巷以不同角度呈现在眼前,营造出“江南街巷”的感官效果,与周边历史建筑协调统一,又别具一格。这种设计方案打造出建筑形式与功能统一、文化与现代并重的氛围,体现了建筑师独具匠心的设计风格。




外装饰工程给人最直接的视觉冲击和感受,是表现建筑风格个性最直接的载体,本工程共有112 个斗造型,每个斗尺寸和方向均不相同。最小的斗外轮廓尺寸为3150×4000,最大的斗外轮廓尺寸为10700×7900。每个斗都是由两种颜色铝板搭配,由两种穿孔形式穿孔铝板组装而成,并且为了达到整体效果,在每个斗高度方向穿孔铝板为整块板,中间无分缝,侧边为密拼缝。

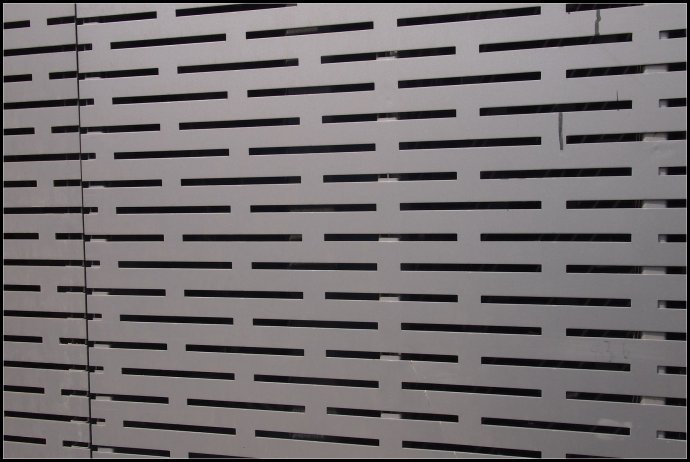

外墙穿孔铝板以斗为单位分批次加工制作,斗内铝板根据效果由深灰色和浅灰色两种颜色铝板组成。为了保证板块的整体性,穿孔铝板不折边,采用密拼形式,穿孔在板边采用半孔形式和相邻板对拼,使穿孔完美过渡到相邻板;斗内铝板高度方向为整块板,宽度小于1500;板背面采用铝型材加强,来满足板块的平整和受力。




本工程使用铝板最大板块尺寸达到1400×7900,超出了铝板的常规加工尺寸。铝板背后采用两层型材做加强处理,第一层型材为60×50×3 C 型加强型材,它采用沉头铆钉与穿孔铝板牢靠的固定在一起,每个铆钉拉拔值大于300N,在板块周边布置一圈,长度方向每隔1mm 布置一道横向加强筋,确保了板块平整度和强度。第二层型材采用70×50×4 U 型加强型材,主要是作用是和主体结构通过螺栓连接固定。






穿孔铝板斗造型安装难度极大,斗进深为2m,且斗四个面都有铝板,若采用传统的铝板固定方式,脚手架搭难度极高,且在安装过程中需要不断调整脚手架,这样无疑大大增加了脚手架使用成本,也不利于成品保护,所以我们采用铝板内侧安装固定方式,利用穿孔板背后的钢构架和木跳板,不但加快了安装速度也确保了安装工人的安全。


金陵美术馆 室内1.jpg

室内通道采用U型铝方通吊顶
